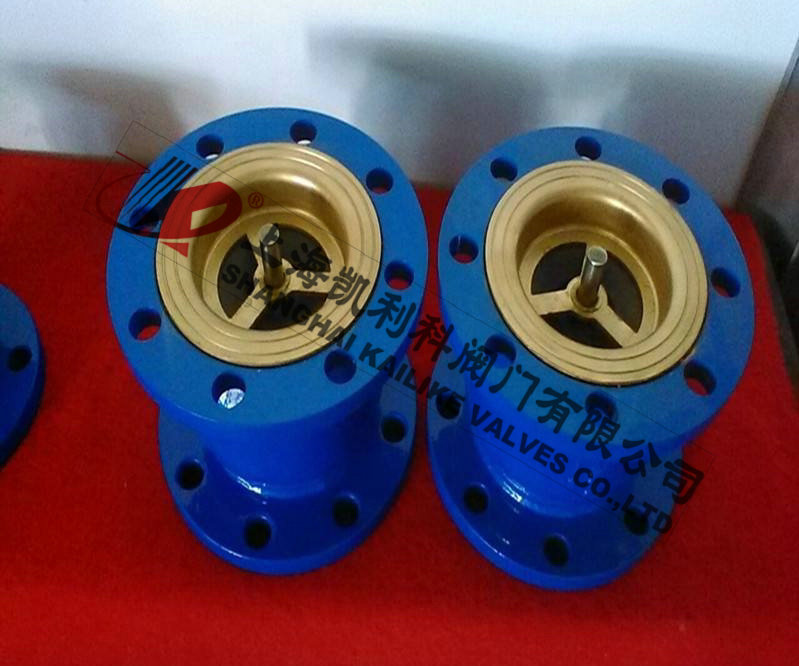

產品名稱：	消聲止回閥	產品型號：	HC41X
公稱通徑：	DN40～DN600	結構形式：	彈簧式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、對夾
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	球墨鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、熱水管網	生產廠家：	上海凱利科閥門有限公司

產品說明

HC41X消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。

工作原理

HC41X消聲止回閥閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。

技術參數

公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598

零部件材料

型號	閥體	密封圈	彈簧
HC41X-10	鑄鐵或不銹鋼	丁腈橡膠（NBR）	不銹鋼ICr18Ni9Ti
HC41X-16	鑄鋼或不銹鋼	丁腈橡膠（NBR）	不銹鋼ICr18Ni9Ti

外形結構圖



主要外形連接尺寸 單位：mm

公稱壓力PN（mm）	公稱通徑DN（mm）	尺寸
		L	D	K	b	Z-φd
HC41X-10	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
HC41X-16	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36



聲明：【HC41X消聲止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HC41X消聲止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
