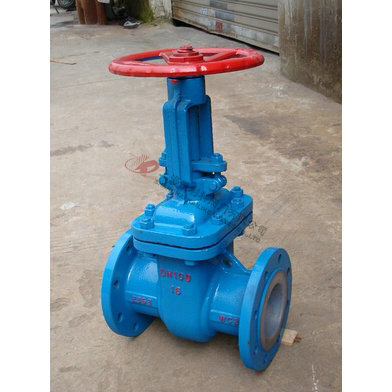

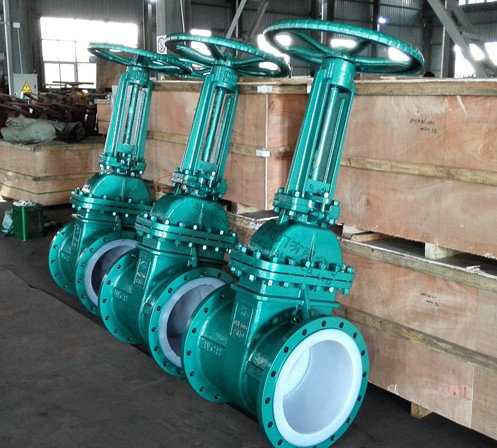

Z41F46襯氟閘閥
Z41F46襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
|
產品名稱： |
襯氟閘閥 |
產品型號： |
Z41F46 |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.0Mpa～2.5Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪、電動、氣動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
硫酸、鹽酸、王水、氫氟酸、強腐蝕液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z41F46襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
產品特點
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
技術規范
|
設計標準 |
GB12234 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |
主要零件材料
|
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 |
|
Z |
C |
P |
R |
PL |
RL |
|
閥體端蓋閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
襯里閥座 |
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） |
|
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|
手輪 |
WCB |
WCB |
WCB |
外形結構圖
主要外形尺寸PN1.0MPa
|
公稱通徑 |
主要外形鏈接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
主要外形尺寸PN1.6MPa
|
公稱通徑 |
主要外形鏈接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN1.6MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
|
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
主要外形尺寸PN2.5MPa
|
公稱通徑 |
主要外形鏈接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN2.5MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
20 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
22 |
8-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
24 |
8-18 |
|
100 |
4 |
300 |
235 |
190 |
155 |
3 |
24 |
8-22 |
|
125 |
5 |
325 |
270 |
220 |
185 |
4 |
26 |
8-26 |
|
150 |
6 |
350 |
300 |
250 |
210 |
4 |
28 |
8-26 |
|
200 |
8 |
400 |
360 |
310 |
275 |
4 |
30 |
12-26 |
|
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |
主體零件示意圖
聲明：【Z41F46襯氟閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41F46襯氟閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
