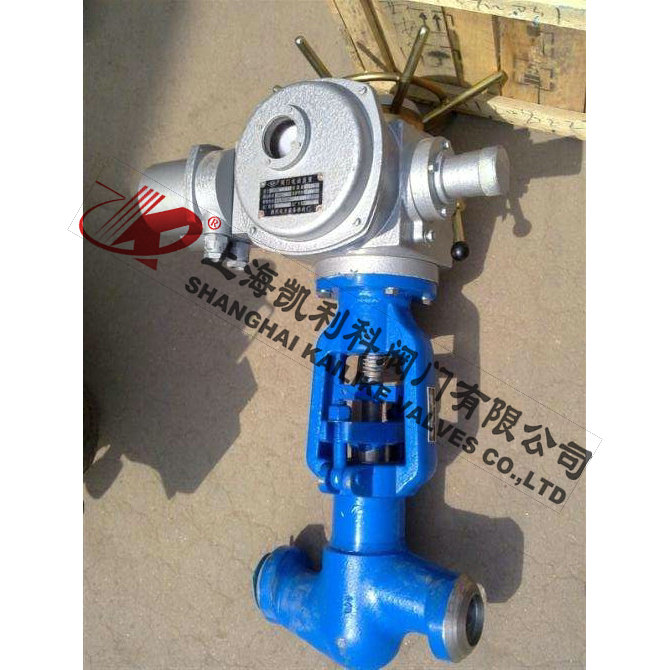

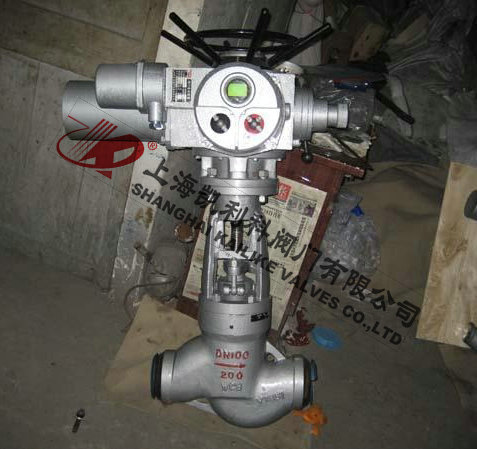

J961Y電動高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
| 產品名稱： | 電動高壓截止閥 | 產品型號： | J961Y |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～32.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+570ºC | 驅動方式： | 手輪、傘齒輪、電動 |
| 閥體材質： | WCB、碳鋼、鉻鉬釩鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計與制造 | 結構長度 | 壓力 – 溫度等級 | 試驗標準 |
|
E101 JB/T3595 DL/T531 |
E101 JB2766 GB/T15188.1 |
E101 JB/T3595 |
E101 JB/T9092 |
| 零件材料 | 材料牌號 | ||
| 閥 體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥 蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 閥 桿 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 閥 座 | 25 + STL | 304 | 304 |
| 密封環 （ 墊 片 ） | 增強柔性石墨 / 軟鋼 | ||
| 填 料 | 增強柔性石墨 | ||
| 閥 桿 螺 母 | ZCuAl10Fe3 / D2 | ||
| 型號 | 公稱壓力 | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度試驗 | 密封試驗/上密封試驗 | |||||
|
Z961(960、962) Y-250 |
25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
|
Z961(960、962) Y-320 |
32 | 48.0 | 36.0 | - | ≤425 | |
|
Z961(960、962) Y-P54 100 |
- | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
|
Z961(960、962) Y-P54 170 |
- | 48.0 | 36.0 | P5417 | ≤540 | |
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCB | WC6 | WC9 |
| 閥板 | WCB | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 2Cr13 | 20Cr1MoVA | |
| 閥座 | 25 | 12Cr1MoVA | |
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） |
| 填料 | 增強柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 閥桿螺母 | ZQAL9-4 | ||
| 四開環 | 1Cr13 | 20Cr1MoVA | |
| 閥桿螺母 | ZQAL9-4 | ||
| 工作溫度 | V型≤540℃≤570℃；其余型≤540℃≤570℃ | ||
| 閥體材料 | V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV | ||
| 適用介質 | 水、蒸汽 | ||
| 公稱通徑 | J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V | |||||
| 主要外形尺寸和I連接尺寸 | ||||||
| L | D1 | D2 | D3 | α | H | |
| 15 | 150 | 17 | 36 | / | 37.5° | 518 |
| 20 | 170 | 22 | 42 | / | 37.5° | 518 |
| 25 | 170 | 26 | 42 | / | 37.5° | 518 |
| 32 | 180 | 31 | 44 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 82 | / | 32° | 748 |
| 65 | 330 | 69 | 100 | 110 | 32° | 829 |
| 80 | 470 | 84 | 108 | 130 | 32° | 898 |
| 100 | 560 | 107 | 144 | 165 | 32° | 913 |
| J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V | ||||||
| 15 | 150 | 17 | 40 | / | 37.5° | 518 |
| 20 | 170 | 22 | 46 | / | 37.5° | 518 |
| 25 | 170 | 26 | 46 | / | 37.5° | 518 |
| 32 | 180 | 31 | 49 | / | 37.5° | 560 |
| 40 | 230 | 38 | 60 | / | 37.5° | 545 |
| 50 | 350 | 50 | 90 | / | 32° | 748 |
| 65 | 330 | 69 | 104 | 115 | 32° | 829 |
| 80 | 470 | 84 | 110 | 140 | 32° | 898 |
| 100 | 560 | 107 | 148 | 170 | 32° | 913 |
聲明：【J961Y電動高壓截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J961Y電動高壓截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
